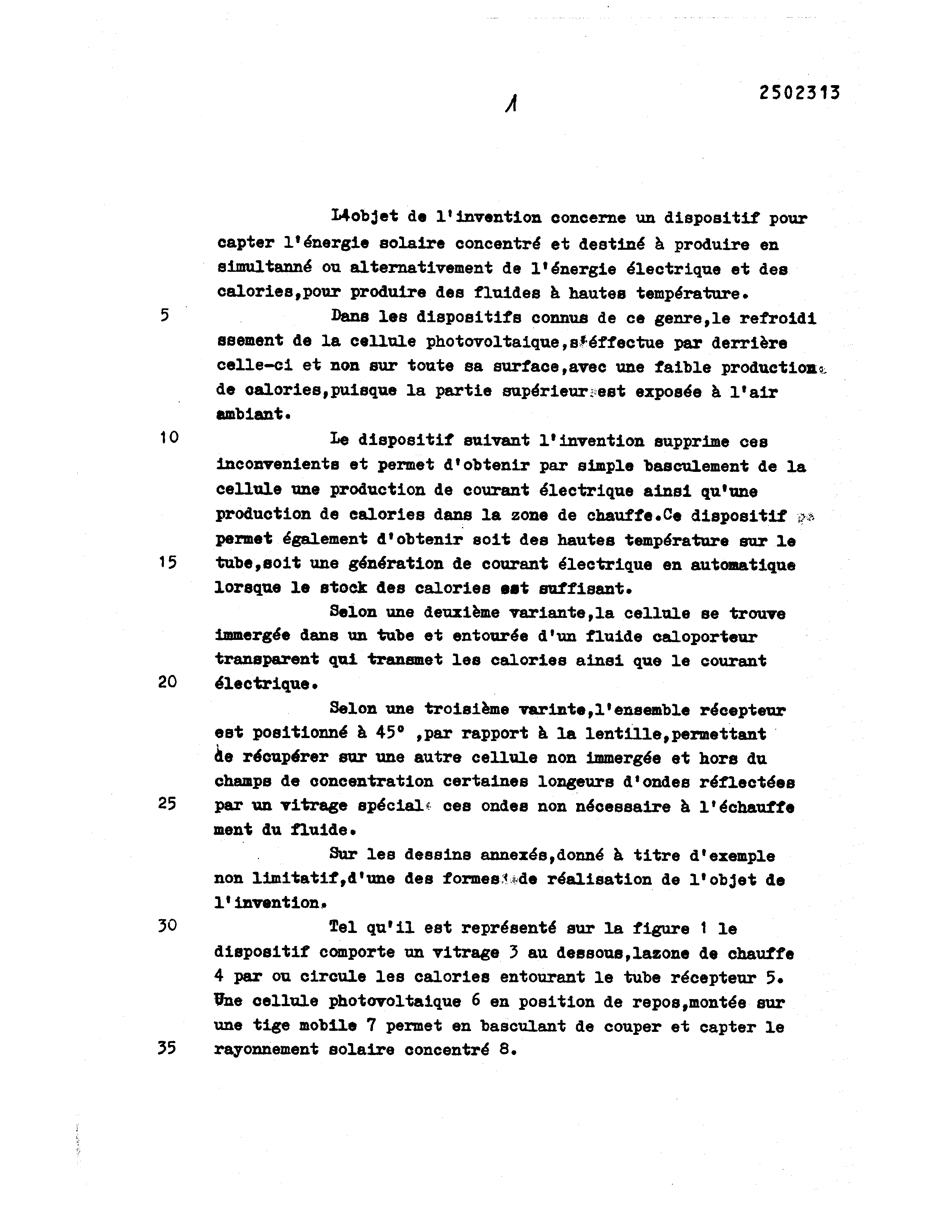

liobjet de l'invention concerne un dispositif pour capter l'énergie solaire concentré et destiné à produire en simultanné ou alternativement de l'énergie électrique et des calories,pour produire des fluides à hautes température.

Dans les dispositifs connus de ce genre,le refroidi ssenent de la cellule photovoltaique,s#éffectue par derrière celle-ci et non sur toute sa surface,avec une faible production: de calories, puisque la partie supérieur:est exposée à l'air ambiant.

Le dispositif suivant l'invention supprime ces inconvenients et permet d'obtenir par simple basculement de la cellule une production de courant électrique ainsi qu'une production de calories dans la zone de chauffe.Ce dispositif 7: permet également d'obtenir soit des hautes température sur le tube,soit une génération de courant électrique en automatique lorsque le stock des calories est suffisant.

Selon une deuxième variante,la cellule se trouve immergée dans un tube et entourée d'un fluide caloporteur transparent qui transmet les calories ainsi que le courant électrique. |

Selon une troisième varinte,l'ensemble récepteur est positionné à 45° ,par rapport à la lentille, permettant - de récupérer sur une autre cellule non immergée et hors du champs de concentration certaines longeurs d'ondes réflectées par un vitrage spécial: ces ondes non nécessaire à 1'échauffe ment du fluide.

Sur les dessins annexés,donné à titre d'exemple non limitatif, d'une des formes*:de réalisation de l'objet de

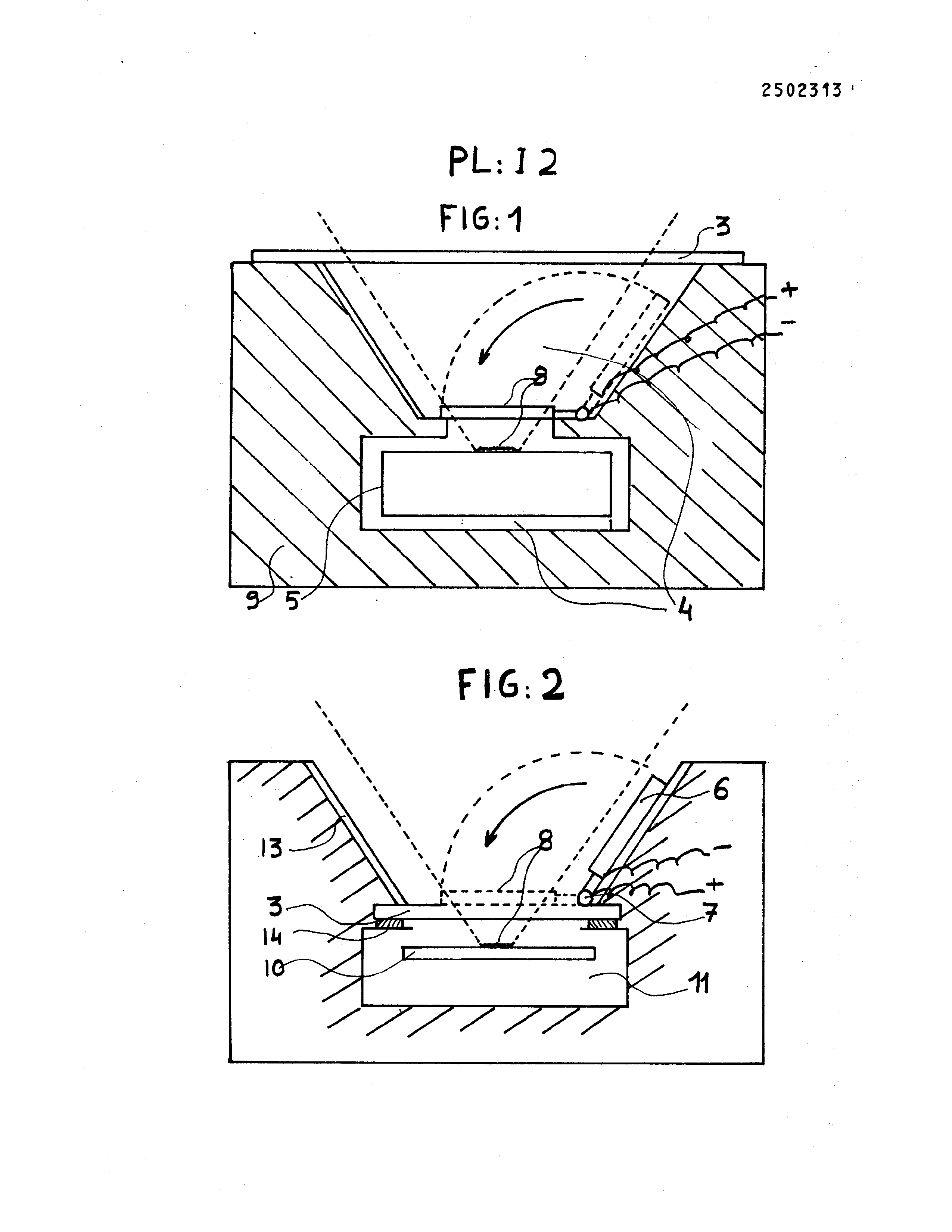

Tel qu'il est représenté sur la figure 1 le dispositif comporte un vitrage 5 au dessous,lazone de chauffe 4 par ou circule les calories entourant le tube récepteur 5. Une cellule photovoltaique 6 en position de repos, montée sur une tige mobile 7 permet en basculant de couper et capter le rayonnement solaire concentré 8.

Page 3

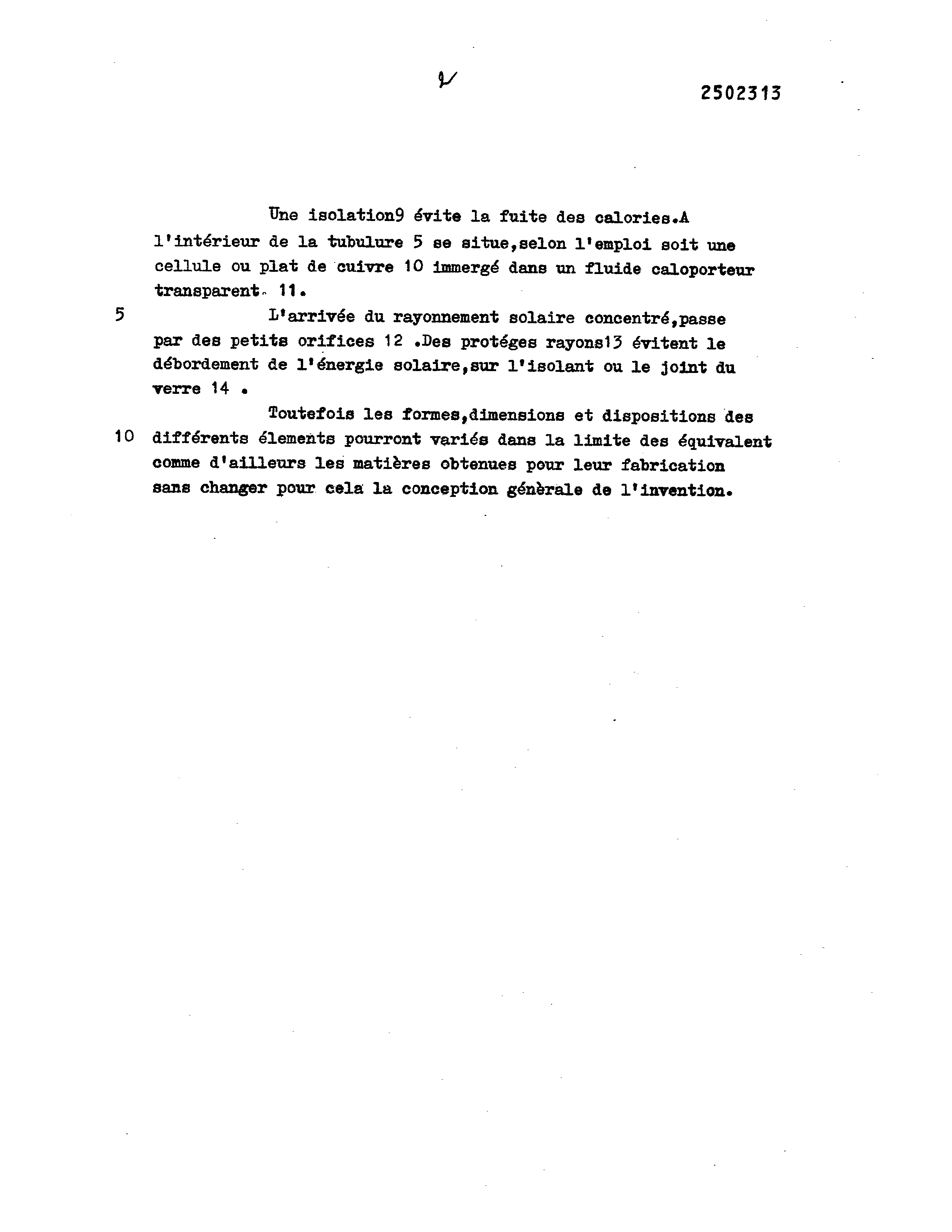

Une isolation9 évite la fuite des calories.A l'intérieur de la tubulure 5 se situe,selon l'emploi soit une cellule ou plat de cuivre 10 immergé dans un fluide caloporteur transparent. 11.

L'arrivée du rayonnement solaire concentré,passe par des petits orifices 12 .Des protéges rayons1i3 évitent le débordement de l'énergie solaire,sur l'isolant ou le joint du verre 14.

Toutefois les formes,dimensions et dispositions des différents élements pourront variés dans la limite des équivalent comme d'ailleurs les matières obtenues pour leur fabrication sans changer pour cela la conception génèrale de l'invention.

Page 4

REVENDICATIONS

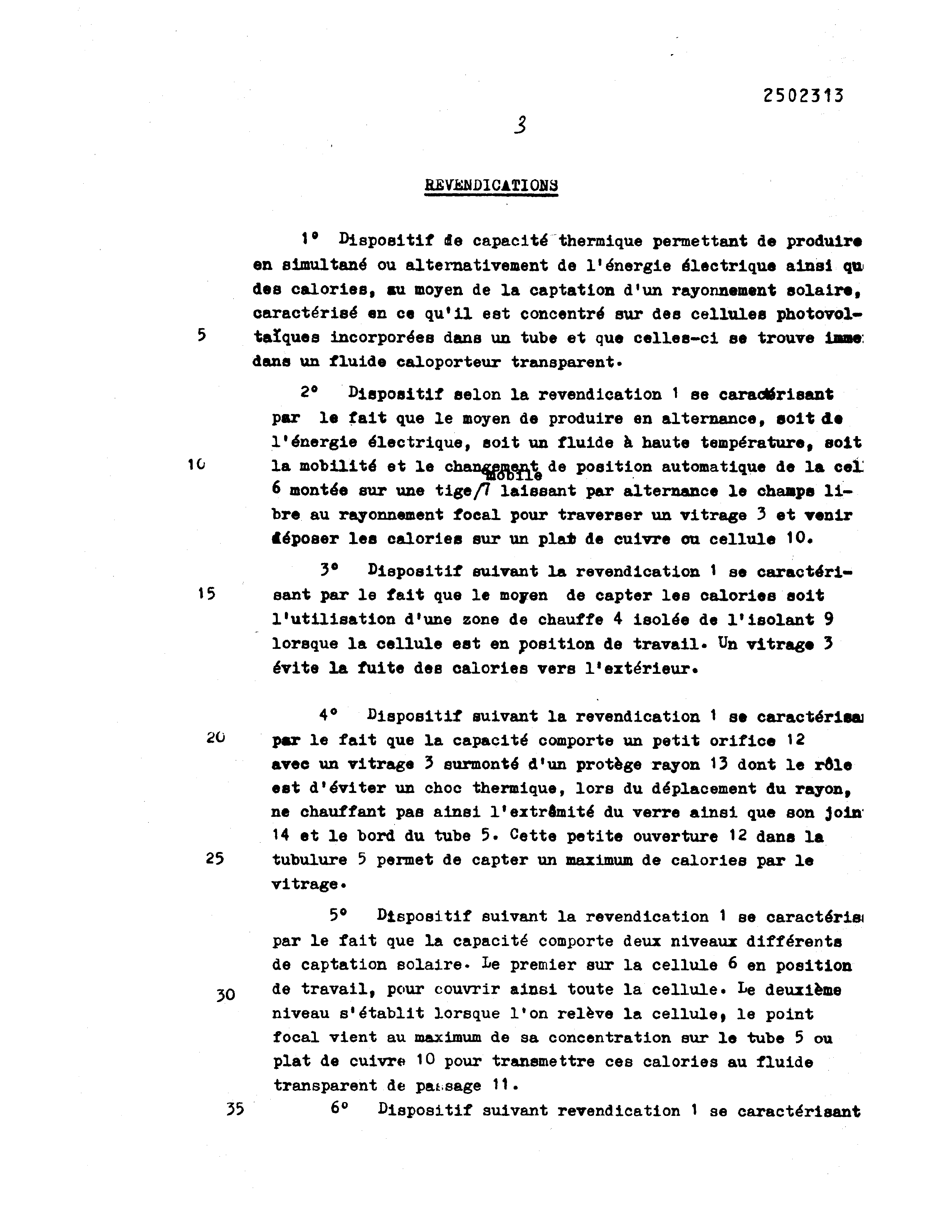

19 Dispositif de capacité thermique permettant de produire en simultané ou alternativement de l'énergie électrique ainsi qu des calories, au moyen de la captation d'un rayonnement solaire, caractérisé en ce qu'il est concentré sur des cellules photovoltaïques incorporées dans un tube et que celles-ci se trouve imme: dans un fluide caloporteur transparent.

2° Dispositif selon la revendication 1 se carackérisant par le fait que le moyen de produire en alternance, soit de l'énergie électrique, soit un fluide à haute température, soit la mobilité et le changement, de position automatique de la cel 6 montée sur une tige/7 laissant par alternance le champs 1ibre au rayonnement focal pour traverser un vitrage 3 et venir déposer les calories sur un plat de cuivre ou cellule 10.

3° Dispositif suivant la revendication 1 se caractéri= sant par le fait que le moyen de capter les calories soit l'utilisation d'une zone de chauffe 4 isolée de l'isolant 9 | lorsque le cellule est en position de travail. Un vitrage 3 évite la fuite des calories vers l'extérieur.

4° Dispositif suivant la revendication ! se caractérisai par le fait que la capacité comporte un petit orifice 12 avec un vitrage 3 surmonté d'un protège rayon 13 dont le rôle est d'éviter un choc thermique, lors du déplacement du rayon, ne chauffant pas ainsi l'extrémité du verre ainsi que son join 14 et le bord du tube 5. Cette petite ouverture 12 dans la tubulure 5 permet de capter un maximum de calories par le vitrage:

5° Dispositif suivant la revendication 1 se caractérise par le fait que la capacité comporte deux niveaux différents de captation solaire. Le premier sur la cellule 6 en position de travail, pour couvrir ainsi toute la cellule. Le deuxième niveau s'établit lorsque l'on relève la cellule, le point focal vient au maximum de sa concentration sur le tube 5 ou plat de cuivre 10 pour transmettre ces calories au fluide transparent de passage 11.

6° Dispositif suivant revendication 1 se caractérisant

Page 5

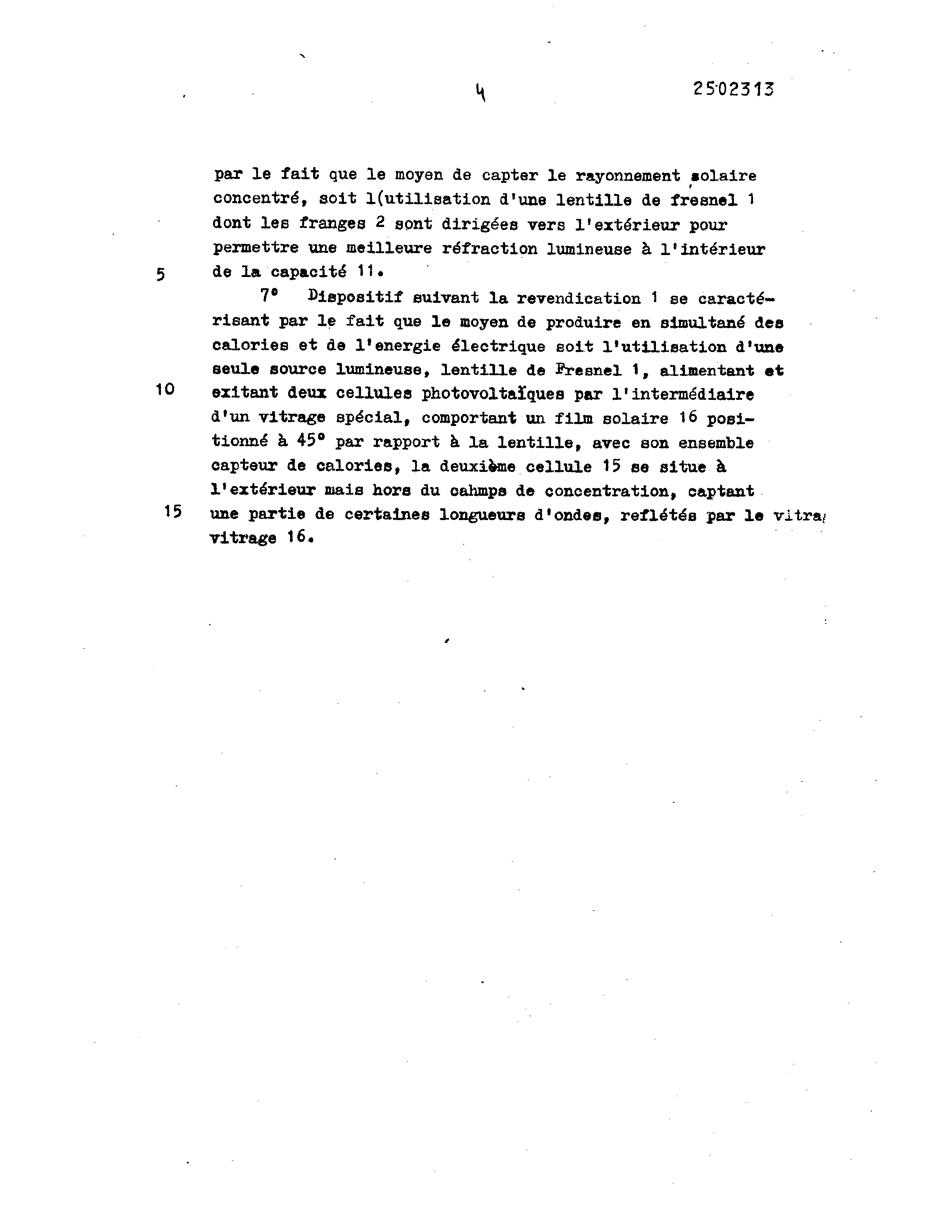

par le fait que le moyen de capter le rayonnement solaire concentré, soit 1(utilisation d'une lentille de freanel 1 dont les franges 2 sont dirigées vers l'extérieur pour permettre une meilleure réfraction lumineuse à l'intérieur de la capacité 11: | |

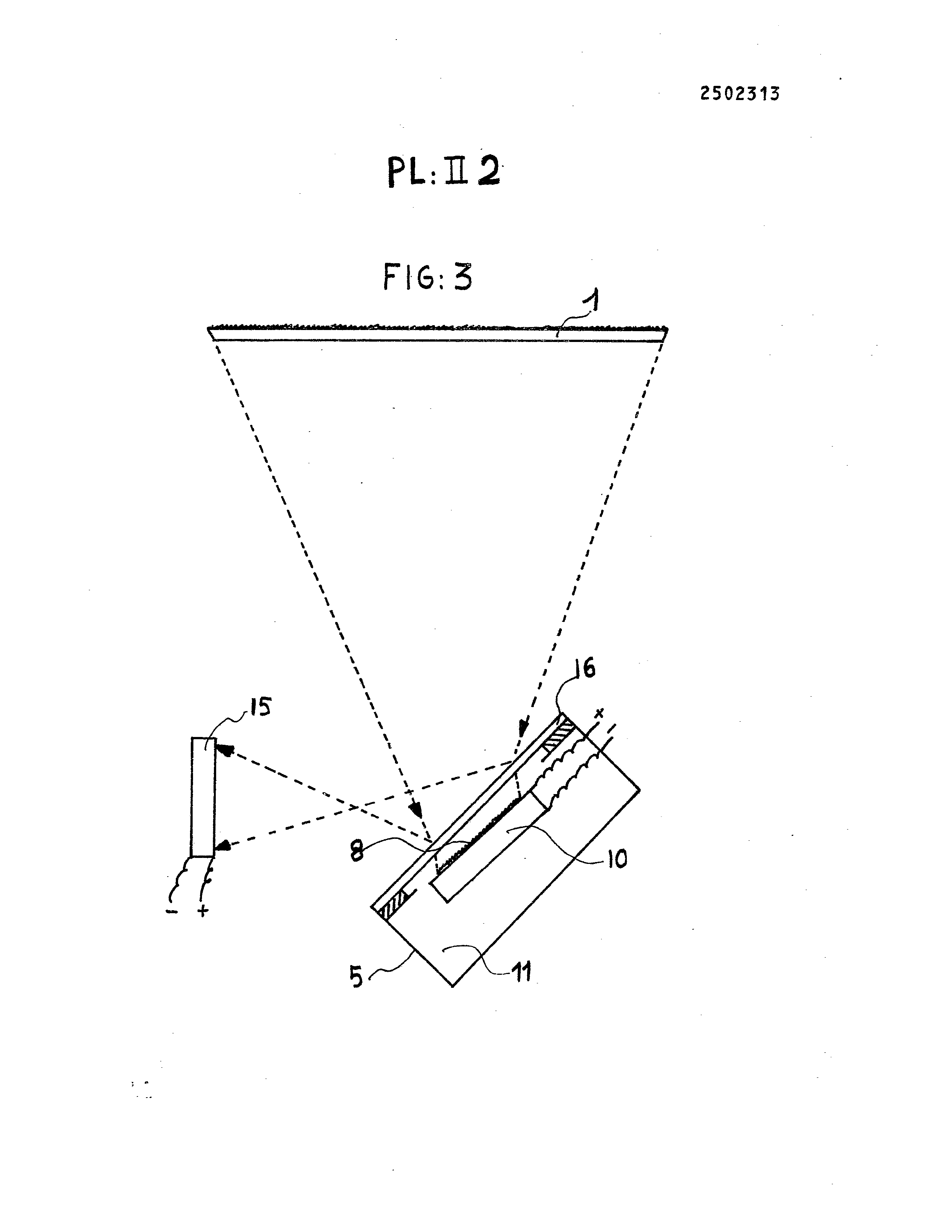

79 Dispositif suivant la revendication 1 se caracté~ risant par le fait que le moyen de produire en simultané des calories et de l'energie électrique soit l'utilisation d'une seule source lumineuse, lentille de Fresnel 1, alimentant et exitant deux cellules photovoltaïques par l'intermédiaire d'un vitrage spécial, comportant un film solaire 16 positionné à 45° par rapport à la lentille, avec son ensemble ~ capteur de calories, la deuxième cellule 15 se situe à l'extérieur mais hors du cahmps de concentration, captant . une partie de certaines longueurs d'ondes, reflétés par le vitra; vitrage 16. oe
